Электрокардиографические синдромы и феномены

И.Гёте: "Человек видит только то, что знает". Медицина, будучи наукой неточной, зачастую опирается на интуитивно-эмпирическую составляющую знаний врача. Медицинский диагноз далеко не всегда постулируется однозначно, нередко он носит вероятностный характер. Электрокардиография является примером инструментальной диагностики, отличающейся низкой специфичностью во многих клинических ситуациях, что приводит к разночтениям в трактовке электрокардиограмм. В подобных неоднозначных ситуациях оптимальным следует признать синдромальный подход, позволяющий "смоделировать" лечебную тактику еще до нозологической диагностики. Как известно, синдром - это совокупность симптомов, объединенных общей этиологией. Кроме того, следует выделить понятие феномен, буквально означающее - редкое, необычное явление. В ЭКГ-диагностике феномен заставляет врача обратить внимание на  факт, позволяющий с высокой вероятностью утверждать наличие причинно-следственной связи.

Синдром Кечкера - реверсия отрицательных зубцов Т у больных с острым инфарктом миокарда, как проявление ложноотрицательной ЭКГ-динамики.

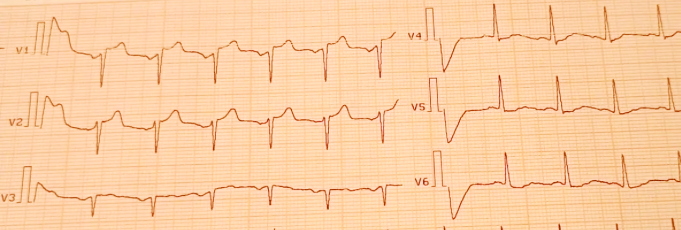

Синдром Кечкера   Синдром Кечкера

Синдром Кечкера возникает на 2-5-ые сутки инфаркта миокарда; не ассоциируется с ретромбозом и появлением (усилением) клинических признаков левожелудочковой недостаточности. Другими словами, это не рецидив инфаркта миокарда. Продолжительность синдрома Кечкера, как правило, не превышает 3-х дней. Впоследствии ЭКГ-картина возвращается к исходной: зубец Т становится отрицательным или изоэлектричным. Причины данного ЭКГ-паттерна неизвестны. Мне импонирует точка зрения, что он является проявлением эпистенокардитического перикардита; однако характерных перикардиальных болей при данном синдроме не наблюдается. Правильная интерпретация синдрома Кечкера позволяет избежать ненужных медицинских вмешательств: тромболизиса или ЧКВ. Распространенность: ~ 1 на 50 случаев инфаркта миокарда.

Феномен Шатерье (синоним: феномен памяти)- неспецифические изменения конечной части желудочкового комплекса (главным образом зубца Т) в спонтанных сокращениях, появляющиеся при длительной артифициальной (искусственной) правожелудочковой стимуляции.

Феномен Шатерье

Искусственная стимуляция желудочков сопровождается нарушением геометрии их сокращения. При более или менее длительной стимуляции (от 2-3-х месяцев) в спонтанных сокращениях могут появиться изменения комплекса QRS в виде отрицательных зубцов Т во многих ЭКГ-отведениях. Такая динамика имитирует ишемические изменения. С другой стороны, при наличии действительно ангинозоподобных болей, данный феномен делает практически невозможной диагностику мелкоочагового инфаркта миокарда. Корректная интерпретация феномена Шатерье позволяет избежать ненужных госпитализаций и неоправданных медицинских вмешательств.

Важно понимать, что феномен Шатерье может появиться не только на фоне длительной искусственной стимуляции сердца - это основная причина, но не единственная. При хронической блокаде ножки пучка Гиса, при частой желудочковой экстрасистолии или при феномене WPW конечная часть желудочкового комплекса в нормальных сокращениях также может меняться - формируются отрицательные или низкоамплитудные зубцы Т.

Феномен Шатерье

Таким образом, любые длительные нарушения геометрии сокращения желудочков вследствие аномального проведения внутрижелудочкового импульса могут сопровождаться феноменом Шатерье.

Синдром VT1 ˃ VT6. Было замечено, что на ЭКГ здоровых людей амплитуда зубца Т в V6 всегда больше амплитуды зубца Т в V1 примерно в 1,5-2 раза. Причем полярность зубца Т в V1 не имеет значение. Нарушение данного соотношения, когда величины амплитуд зубцов Т в V1 и V6 "выравниваются" или T в V1 превышает Т в V6, является отклонением от нормы. Данный синдром чаще всего наблюдается при гипертонической болезни (иногда это самый ранний признак гипертрофии миокарда ЛЖ) и при различных клинических формах ИБС. Также он может быть ранним признаком дигиталисной интоксикации.

ЭКГ здорового человека Синдром VT1 больше VT6

Синдром VT1 больше VT6     Синдром VT1 больше VT6

Клиническое значение данного синдрома: позволяет заподозрить "ненорму" и при необходимости продолжить диагностический поиск "от простого к сложному".

Синдром недостаточного нарастания зубца R с V1 по V3. В большинстве случаев амплитуда зубца R в "правых" грудных отведениях нарастает, и к отведению V3 она достигает не менее 3 мм. В ситуациях когда амплитуда зубца R в V3 составляет менее 3 мм, правомочно говорить о синдроме недостаточного нарастания зубца R с V1 по V3. Данный синдром можно разделить на 2 категории:

1. На ЭКГ нет других аномалий.

Характерно для следующих клинических ситуаций:

- вариант нормы (чаще при гиперстенической конституции),

- признак гипертрофии миокарда ЛЖ,

- ошибочное расположение грудных электродов (V1-V3) на межреберье выше.

2. На ЭКГ есть другие аномалии.

Характерно для следующих клинических ситуаций:

- инфаркт миокарда в "ходу" (в данном случае будет характерная для инфаркта ЭКГ-динамика в отведениях  V1-V3),

- постинфарктный кардиосклероз,

- выраженная гипертрофия миокарда ЛЖ с другими ЭКГ-критериями гипертрофии,

- блокада ЛНПГ (полная или неполная), блокада передней ветви ЛНПГ,

- S-тип гипертрофии правого желудочка (редко).

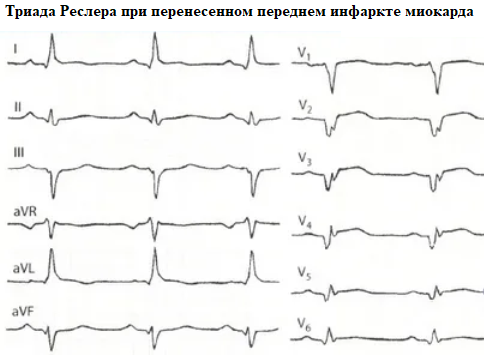

Синдром недостаточного нарастания зубца R

Синдром недостаточного нарастания зубца R

Синдром недостаточного нарастания зубца RСиндром недостаточного нарастания зубца RСиндром недостаточного нарастания зубца R

Синдром недостаточного нарастания зубца R

Синдром недостаточного нарастания зубца R

Трудность в интерпретации синдрома недостаточного нарастания зубца R с V1 по V3 возникает, как правило, если он диагностируется как самостоятельный, бессимптомный ЭКГ-паттерн, а другие отклонения на ЭКГ отсутствуют. При корректно наложенных грудных электродах и отсутствии какого бы то ни было кардиологического анамнеза его основной причиной является умеренная гипертрофия миокарда ЛЖ.

Феномен short-long-short. Как известно, преждевременное сокращение сердца называется экстрасистолией. Интервал сцепления экстравозбуждения короче (short) интервала между основными сокращениями. Затем следует компенсаторная пауза (long), которая сопровождается удлинением сердечной рефрактерности и усилением ее дисперсии (дисперсия рефрактерности). В связи с чем сразу после постэкстрасистолического синусового сокращения возникает вероятность появления еще одной экстрасистолы (short) - "продукта" дисперсии рефрактерности. Механизм "повторной" экстрасистолы: re-enrty или ранняя постдеполяризация. Примеры:

Феномен short-long-short у пациентки с функциональной брадизависимой экстрасистолией, не имеющий в данном случае особого клинического значения:

Феномен short-long-short

Феномен short-long-short у пациента с тяжелым течением синдрома ночного апноэ, ожирением и гипертонической болезнью 3 ст. Как видим, после компенсаторной паузы появилась парная полиморфная желудочковая экстрасистола. У данного больного феномен short-long-short может запустить полиморфную желудочковую тахикардию и привести к внезапной смерти:

Феномен short-long-short

Феномен short-long-short у пациента с синдромом удлиненного интервала Q-T: запуск ЖТ типа "пируэт". Иногда при данном синдроме феномен short-long-short является обязательным условием для инициации желудочковой тахиаритмии:

Феномен short-long-short

У пациентов с функциональной экстрасистолией феномен short-long-short не имеет клинического значения; он лишь "облегчает" возникновение брадизависимой экстрасистолии. У больных с тяжелым органическим поражением сердца и каналопатиями данный феномен может инициировать запуск жизнеугрожающих желудочковых нарушений ритма.

Феномен "щели" (gap) в проведении. Этим термином обозначают период в сердечном цикле, во время которого проведение преждевременного импульса становится невозможным (или замедленным), хотя импульсы с меньшей преждевременностью проводятся. Различия в рефрактерности на разных уровнях проводящей системы сердца создают электрофизиологическую основу для данного феномена.

На первой ЭКГ мы видим раннюю предсердную экстрасистолу, проведенную на желудочки без аберрации. На второй ЭКГ интервал сцепления предсердной экстрасистолы длиннее, однако экстрасистола проводится на желудочки с задержкой (аберрацией).

Феномен

Феномен

В основном с феноменом "gap" сталкиваются специалисты, выполняющие ЭФИ сердца.

Феномен Ашмана - аберрация короткого цикла (блокада 3-й фазы), возникающая при увеличении рефрактерного периода АВ-соединения, вследствие внезапного удлинения интервала между двумя предшествующими сокращениями. Чем продолжительнее интервал между сокращениями, тем выше вероятность аберрантного проведения (или блокирования) очередного наджелудочкового импульса.

Классический пример феномена Ашмана при фибрилляции предсердий:

Феномен Ашмана

Феномен Ашмана, возникший после постэкстрасистолической компенсаторной паузы:

Феномен Ашмана

Блокирование предсердной экстрасистолии, возникшее после спонтанного удлинения интервала между синусовыми сокращениями:

Феномен Ашмана

Клиническое значение феномена Ашмана: его правильная интерпретация позволяет избежать гипердиагностики а) желудочковой экстрасистолии и б) органических нарушений проводимости в АВ-соединении.

Феномен stop-and-restart - непрерывно-рецидивирующее течение пароксизмальной фибрилляции предсердий, когда после окончания одного приступа через 1-2 синусовых сокращения запускается новый пароксизм.

Феномен stop-and-restartФеномен stop-and-restart

Характерен для вагус-зависимой фибрилляции предсердий. С одной стороны, феномен отражает высокую эктопическую активность мышечных муфт легочных вен, с другой стороны, высокую профибрилляторную готовность предсердного миокарда.

Феномен скрытого вентрикулоатриального проведения. Помимо ретроградного возбуждения предсердий существует вероятность проникновение желудочкового импульса в АВ-соединение на различную глубину с его разрядкой (удлинением рефрактерности, блокадой). В результате последующие наджелудочковые импульсы (как правило, от 1-го до 3-х) будут проводится с задержкой (аберрацией) или блокироваться.

Скрытое ВА проведение вследствие ЖЭ, приводящее к функциональной АВ-блокаде 1 ст.:

Скрытое вентрикулоатриальное проведение

Скрытое ВА проведение вследствие ЖЭ, приводящее к функциональной АВ-блокаде 2 ст.:

Скрытое вентрикулоатриальное проведение

Скрытое ВА проведение вследствие ЖЭ, сопровождающееся постпонированной (смещенной) компенсаторной паузой:

Скрытое вентрикулоатриальное проведение

Клиническое значение скрытого ВА-проведения: правильная интерпретация данного феномена позволяет разграничить функциональные АВ-блокады от органических.

Диссоциация АВ-узла. У большинства людей АВ-узел гомогенен. У некоторых АВ-узел электрофизиологически делится на зону быстрого и медленного проведения (диссоциирован). В случае если человек субъективно здоров, данный феномен не имеет клинического значения. Однако у части пациентов диссоциация АВ-узла сопровождается развитием пароксизмов узловой реципрокной АВ-тахикардии. Триггерром тахикардии выступает наджелудочковая экстрасистола, которая проводится по быстрому пути, а по медленному движется только ретроградно - происходит замыкание петли re-entry. Феномен диссоциации АВ-узла надежно устанавливается при ЭФИ сердца. Вместе с тем, на обычной ЭКГ иногда можно обнаружить признаки диссоциативной болезни.

Рассмотрим следующий клинический случай. Пациентка 30 лет с жалобами на приступы немотивированного сердцебиения. Выполнен суточный мониторинг ЭКГ.

Фрагмент ЭКГ - варианта нормы:

Нормальная ЭКГ

Фрагмент ЭКГ - АВ-блокада 1 ст. на фоне синусовой тахикардии - абсолютно не характерно для нормы:

Диссоциация АВ-узла

Фрагмент ЭКГ - АВ-блокада 2 ст., тип 1. Обращает внимание "быстрое" удлинение интервала P-R с последующим выпадением желудочковой волны:

Диссоциация АВ-узла

Единомоментное увеличение интервала P-R более чем на 80 мс заставляет задуматься о диссоциации АВ-узла на зоны с разной скоростью проведения импульса. Это мы и видим в данном примере. В последующем больной было выполнено ЭФИ сердца: верифицирована АВ-узловая реципрокная тахикардия. Проведена абляция медленного пути АВ-узла с хорошим клиническим эффектом.

Таким образом, признаки диссоциации АВ-узла на поверхностной ЭКГ (чередование нормальных и удлиненных интервалов P-R; единомоментное увеличение интервала P-R в периодике Венкебаха более чем на 80 мс) в совокупности с аритмическим анамнезом позволяют с высокой вероятностью установить диагноз еще до проведения ЭФИ сердца.

Феномен экстрасистолии из пучка Кента. При всей, казалось бы, невероятности данного феномена он встречается не так уж редко. Пучок Кента служит не только дополнительным путем проведения импульса от предсердий к желудочкам, но и способен обладать автоматизмом (спонтанной диастолической деполяризацией). Экстрасистолию из пучка Кента можно заподозрить при сочетании на ЭКГ признаков феномена WPW с позднедиастолической эктопией, имитирующей желудочковую экстрасистолию. В таком случае уширенный желудочковый комплекс представляет собой сплошную дельта-волну.

Рассмотрим следующий клинический пример. Женщина 42 лет обратилась с жалобами на приступы немотивированного сердцебиение. Проведен двухсуточный мониторинг ЭКГ. В первый день исследования зарегистрировано около 500 "уширенных" желудочковых комплексов, появляющиеся в поздней диастоле и исчезающие при учащении сердечного ритма. На первый взгляд, безобидная функциональная желудочковая экстрасистолия. Однако позднедиастолическая желудочковая экстрасистолия, являясь кальций-зависимой, в основном появляется на фоне тахисистолии или сразу после ее окончания. В данном же случае поздние желудочковые комплексы, регистрируются при нормальной частоте сердечного ритма и при брадикардии, что уже само по себе странно.

Синдром WPW

Ситуация полностью прояснилась на вторые сутки мониторинга, когда манифестировали признаки интермиттирующей желудочковой преэкзитации. Стало понятным, что позднедиастолические желудочковые комплексы являются ни чем иным, как экстрасистолией из пучка Кента.

Феномен WPW

Синдром WPW

Клиническое значение экстрасистолии из пучка Кента: правильная интерпретация данного феномена позволяет исключить диагноз желудочковой экстрасистолии и направить лечебно-диагностический процесс в необходимое русло.

Феномен скрытого атриовентрикулярного проведения. Наблюдается при наджелудочковых тахиаритмиях, особенно при фибрилляции предсердий. Суть феномена заключается в том, что наджелудочковые импульсы, поступая часто и нерегулярно в АВ-соединение, проникают в него на разную глубину; разряжают его, не достигнув желудочков. В результате 1) замедляется проведение последующих наджелудочковых импульсов, 2) замедляется (выпадает) замещающий эктопический импульс.

На поверхностной ЭКГ о феномене скрытого АВ-проведения можно говорить на основании следующих признаков:

- чередование коротких и длинных интервалов R-R при фибрилляции предсердий:

Скрытое АВ-проведение

- отсутствие выскальзывающих комплексов при чрезмерно длинных интервалах R-R при фибрилляции предсердий:

Скрытое АВ-проведение

- отсутствие выскальзывающих комплексов в момент многосекундной паузы при восстановлении синусового ритма:

Скрытое атриовентрикулярное проведение

- при переходе регулярного трепетания предсердий в нерегулярное или в фибрилляцию предсердий:

Скрытое АВ-проведение

Клиническое значение феномена скрытого АВ-проведения: имеет, главным образом, академическое значение, позволяя "понять непонятное".

Феномен стволовой экстрасистолии. Экстрасистолия из дистальных отделов АВ-соединения (ствол пучка Гиса) является разновидностью желудочковой экстрасистолии и называется "стволовой". Обозначаю данную разновидность экстрасистолии как аритмический феномен, во-первых, в связи с ее относительной редкостью, во-вторых, в связи с внешней схожестью с тпичной париетальной желудочковой экстрасистолией, в-третьих, в связи с ее рефрактерностью к традиционным антиаритмическим средствам.

Клинико-электрокардиографические признаки стволовой экстрасистолии: 1) комплекс QRS чаще имеет наджелудочковый вид, либо незначительно уширен за счет спорадической аберрации или за счет близкого расположения к проксимальному отделу одной из ножек пучка Гиса; 2) не характерна ретроградная активация предсердий; 3) интервал сцепления вариабелен, так как стволовая локализация экстрасистолического фокуса предполагает кальций-зависимую деполяризацию - то есть анормальный автоматизм; 4) абсолютная рефрактерность к антиаритмикам класса I и III.

Примеры:

Стволовая экстрасистолия

Стволовая экстрасистолия

При стволовой экстрасистолии хороший клинический эффект можно получить только при длительном приеме антиаритмических средств класса II или IV.

Феномен сверхнормальной проводимости - проведение импульса вместо его ожидаемой блокады (аберрации).

Пример № 1:

Феномен сверхнормальной проводимости

Вероятный механизм: предсердный импульс застиг ЛНПГ в ее супернормальную фазу.

Пример № 2:

Сверхнормальное проведение на ЭКГ

Вероятный механизм: величина спонтанного диастолического потенциала в системе Гиса-Пуркинье максимальна сразу после окончания реполяризации "синусовых" сокращений (в нашем случае они расширены за счет блокада ЛНПГ), поэтому наибольший шанс на "нормальное" проведение имеют ранние предсердные импульсы.

Пример № 3 (обратный феномен Ашмана):

Сверхнормальное проведение

Вероятный механизм: феномен "щели" (провала) в проведении; укорочение рефрактерности при изменении длины предыдущего цикла.

Феномен синусовой паузы. Внезапные синусовые паузы на ЭКГ не всегда удается интерпретировать однозначно. Иногда для правильной трактовки феномена, помимо тщательного анализа самой кардиограммы, необходима комплексная клинико-анамнестическая оценка. Примеры:

- Синусовая аритмия:

Синусовая аритмия

Паузы при синусовой аритмии могут быть настолько выраженными, что возникает заблуждение о наличии СА-блокады. Необходимо помнить, что синусовая аритмия бессимптомна; характерна преимущественно для лиц молодого и среднего возраста, в том числе субъективно здоровых; появляется (усиливается) при брадикардии (чаще ночью); сами паузы никогда не бывают слишком продолжительными, не провоцируя тем самым появление выскальзывающих комплексов; кардионевротическая симптоматика является частым клиническим сателлитом.

- Синоатриальная блокада 2-й степени:

Синоатриальная блокада 2 степени

Необходимо выяснить, какого типа блокада: 1-го или 2-го. Это принципиальный вопрос, поскольку прогноз разный. СА-блокада 2 ст., 1-го типа нередко встречается в покое (особенно ночью) у молодых здоровых лиц; в классических случаях клинико-электрокардиографически ей предшествует периодика Венкибаха; как правило, величина паузы не превышает удвоенного интервала R-R предшествующих сокращений; не характерно наличие выскальзывающих комплексов; отсутствует синкопальный анамнез.

Синоатриальная блокада

СА-блокада 2 ст., 2-го типа появляется внезапно без периодики Венкибаха; часто имеется сопутствующее органическое поражение миокарда, выявляемое инструментально; у возрастных лиц, без явных изменений сердца при ЭХО, основной причиной является кардиосклероз; пауза может быть продолжительнее удвоенного интервала R-R предшествующих сокращений; нередко имеют место выскальзывающие комплексы; характерен синкопальный анамнез или эквиваленты.

Синоатриальная блокада 2-й степени 2-го типа

Синоатриальная блокада на ЭКГ

- Блокированная предсердная экстрасистолия:

Блокированная предсердная экстрасистола

Как правило, вызывает затруднения в диагностике только в том случае, если количество блокированных экстрасистол мало, а количество обычных (неблокированных) не превышает статистическую норму - это притупляет бдительность врача. Элементарная внимательность при анализе ЭКГ позволят надежно верифицировать блокированную предсердную экстрасистолу. По моему опыту, сверхранний блокированный эктопический зубец Р всегда в той или иной степени деформирует волну Т, что делает возможным диагностику данного феномена без ЭФИ.

- Скрытая стволовая экстрасистолия:

Скрытая стволовая экстрасистолия

Упоминая о скрытой экстрасистолии в данном разделе, я отдаю должное крайней необычности данного феномена. Речь идет о стволовой экстрасистолии, проведение которой блокируется антеро- и ретроградно. Таким образом, она не видна на поверхностной ЭКГ. Ее диагностика возможна только при электрокардиографии пучка Гиса. На приведенном выше рисунке стволовая экстрасистолия спровоцирована искусственно: стимул S. Как видим стимулы S не распространяются дальше АВ-соединения и поэтому не видны на ЭКГ. Третий по счету навязанный стимул вызывает транзиторную АВ-блокаду 2-й степени ("ложная" АВ-блокада). На наружной ЭКГ скрытую стволовую экстрасистолию можно заподозрить, если имеет место сочетание обычных (проводных) АВ-экстрасистол и внезапных сердечных пауз по типу АВ-блокады 2 ст.

Феномен брадизависимой блокады (аберрация длинного цикла, IV фазы). Аберрация при нарастающей преждевременности никого не удивляет - так как она связана со стремительным нарастанием частоты сердечных сокращений, когда рефрактерность в проводящей системе еще не успевает укоротиться. Гораздо необычнее выглядит аберрация при урежении сердечного ритма, когда казалось бы период рефрактерности заведомо окончен.

Аберрация длинного цикла

Основой для аберрации длинного цикла является способность клеток системы Гиса-Пуркинье к спонтанной диастолической деполяризации. Поэтому при наличии паузы в работе сердца мембранный потенциал в некоторых участках проводящей системы сердца может достигнуть величины потенциала покоя ("критическая гипополяризация"), что замедляет или делает невозможным проведение очередного импульса. Необходимо понимать, что подобная ситуация практически всегда отражает органическую патологию проводящей системы, когда уже исходно клетки АВ-соединения находятся в состоянии гипополяризации (низкое значение максимального диастолического потенциала). Феномен брадизависимой блокады не характерен для здорового сердца и зачастую предшествует более грубым нарушениям проводимости.

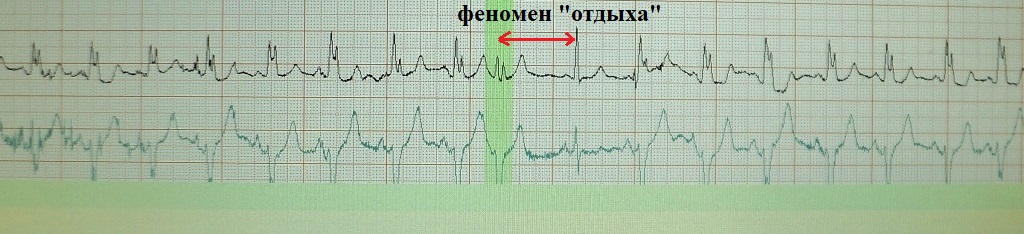

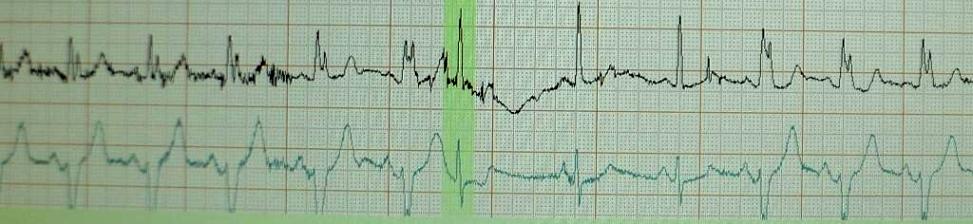

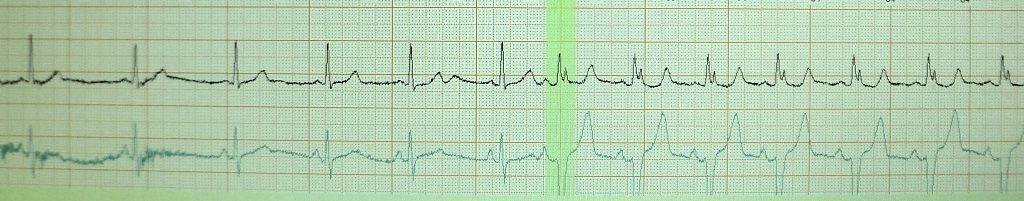

Феномен сверхчастотного подавления ("overdrive suppression") - буквально означает: подавление пейсмекеров более частой импульсацией.  В основе этого явления лежат  гиперполяризация автоматических клеток за счет того, что они подвергаются активации, более частой, чем их собственная частота возбуждения. Данное физиологическое явление мы можем наблюдать на ЭКГ любого здорового человека, когда синусовый узел подчиняет себе все нижестоящие пейсмекеры. Чем выше частота синусового ритма, тем меньше вероятность появления гетеротопной импульсации, включая экстрасистолию. С другой стороны, если частота импульсации эктопического фокуса превысит автоматизм синусового узла, то сверхчастотному подавлению подвергнется сам синусовый узел. Последний факт нередко привлекает врачебное внимание, поскольку пауза после восстановления синусового ритма может оказаться чрезмерно длинной. Например:

Постконверсионная пауза

Синдром тахи-бради

При ЭФИ посредством феномена "overdrive suppression" выявляют дисфункцию синусового узла.

Феномен раннего экстрасистолического сокращения. Ранней называют желудочковую экстрасистолию типа R на Т и предсердную экстрасистолию типа Р на Т.

Ранняя желудочковая экстрасистола

Ранняя предсердная экстрасистолия

При всей вероятности появления таких экстрасистол у здорового человека (особенно предсердных), необходимо помнить, что чем короче преждевременность экстравозбуждения, тем менее оно характерно для нормального миокарда. Поэтому впервые сталкиваясь с ранней экстрасистолией, необходимо клинико-инструментально оценить наличие дисперсии рефрактерности миокарда - то есть вероятность запуска тахиаритмии посредством экстрасистолы. Ранняя предсердная экстрасистолия, исходя из мышечных муфт устьев легочных вен, нередко начинает выявляется у лиц среднего возраста. Чаще всего, она манифестирует по рефлекторному механизму в рамках экстракардиального заболевания вследствие неправильного образа жизни. И если причина аритмии не устранена, то рано или поздно ранняя предсердная экстрасистолия начинает запускать мерцательную аритмию. Сочетание ранней предсердной экстрасистолии, дилатации левого предсердия и гипертонической болезни (или скрытой артериальной гипертонии) является самым надежным клиническим предвестником появления в будущем предсердной тахиаритмии. У людей старческого возраста ранняя предсердная экстрасистолия регистрируется в большинстве случаев.

Гораздо большая ответственность ложится на плечи врача при клиническом анализе ранней желудочковой экстрасистолии - поскольку жизнеугрожающие желудочковые нарушения ритма практически всегда инициируются феноменом R на Т.  У здорового человека ранняя желудочковая экстрасистолия может регистрироваться только на фоне частого ритма; при его урежении она становится среднедиастолической:

Желудочковая экстрасистола

Желудочковая экстрасистолия

Изолированный феномен R на Т на фоне нормо- или брадикардии всегда подозрителен в отношении своего особого электрофизиологического происхождения: ранней постдеполяризации. Как известно, в здоровом миокарде условий для ранних постдеполяризаций (тем более в желудочковом миокарде) не существует. Поэтому, если очевидные причины ранней желудочковой экстрасистолии в виде острого или хронического органического поражения миокарда отвергнуты, необходимо исключить иные - врожденные. Напомню, при так называемых электрических болезнях сердца ранняя желудочковая экстрасистолия может быть длительное время единственным проявлением скрытой патологии.

Запуск фибрилляции желудочков

Феномен зубца U на ЭКГ. До сих пор не существует единого мнения относительно происхождения зубца U. Дискутабельным остается вопрос и о его клиническом значении. Существует несколько теорий его происхождения:

1) Зубец U вызван поздними потенциалами, которые следуют после собственных потенциалов действия.
2) Зубец U вызван потенциалами, возникающими в результате растяжения мускулатуры желудочков в период быстрого наполнения желудочков в ранней фазе диастолы.
3) Зубец U вызван потенциалами, индуцированными отсроченной поздней реполяризацией при растяжении стенок левого желудочка во время диастолы.
4) Зубец U обусловлен реполяризацией папиллярных мышц или волокон Пуркинье.
5) Зубец U обусловлен электрическими осцилляциями, вызванными механической волной достаточной интенсивности, в устьях вен после прохождения нормального артериального пульса по замкнутому контуру «артерии-вены».

Таким образом, в основе всех теорий лежит существование неких поздних осцилляций, на короткое время смещающих трансмембранный потенциал миокарда в момент ранней диастолы в сторону гипополяризации. Мне ближе теория под № 2. Умеренно гипополяризованный миокард, обладает повышенной возбудимостью - как известно, волна U на ЭКГ хронологически совпадает с так называемой супернормальной фазой сердечного цикла, в которую легко возникает, например, экстрасистолия.

Неопределенным (а на мой взгляд малозначимым) является клиническое значение волны U.   В норме зубец U – это маленький (около 1.5-2.5 мм на ЭКГ), положительный, пологий зубец, следующий через 0.02-0.04 сек за зубцом T. Лучше всего он визуализируется в отведениях V3, V4. Часто зубец U вообще не детектируется или "наслаивается" на зубец Т. А, например, при частоте сердечных сокращений более 95-100 ударов в минуту его обнаружение практически невозможно по причине наложения на предсердный зубец P. Считается, что в норме наибольшую амплитуду он имеет у здоровых лиц молодого возраста. Однако теоретически может встречаться в любой клинической ситуации, увеличиваясь по амплитуде при тахисистолии:

Зубец U на ЭКГ       Зубец U

Волна U на ЭКГ  Волна U

Зубец U

Считается, что для нормы абсолютно не характерен отрицательный зубец U. Отрицательная U-осцилляция практически всегда ассоциируется с какой-то патологией. Другое дело, что диагностическое значение такой реверсии может быть совершенно разным:

Зубец U при патологии

Зубец U при патологии                   Зубец U при ИБС

Феномен ускоренных идиовентрикулярных ритмов. О замещающей ("спасительной") роли желудочкового ритма корректно говорить только в тех случаях, когда он появляется на фоне остановки сердца при "пароксизмальных" СА или АВ-блокадах, либо при пассивной АВ-диссоциации. В иных ситуациях мы имеем дело с ускоренным идиовентрикулярным ритмом (УИР), появляющимся как бы немотивированно ("активно"). Его частота не превышает 110-120 в минуту, в противном случае диагностируется желудочковая тахикардия. Существует несколько причин для появления УИР:

- реперфузионный синдром при остром инфаркте миокарда,

- известное органическое заболевание сердца со сниженной систолической функцией левого желудочка (в рамках эктопии потенциально злокачественной по Биггер),

- дигиталисная интоксикация,

- идиопатические случаи у здоровых лиц.

Чаще всего УИР появляются при остром инфаркте миокарда в момент полной или частичной реканализации коронарной артерии. В такой ситуации в оглушенные кардиомиоциты поступает большое количество кальция, что смещает трансмембранный потенциал до уровня порогового (гипополяризация клетки); в результате кардиомиоциты приобретают свойство автоматии. Важно знать, что УИР не являются надежным критерием успешной реперфузии: реканализация может быть частичной или интермиттирующей. Однако в совокупности с другими клиническим признаками прогностическая ценность УИР, как маркера восстановления коронарного кровотока, довольна высока. Случаи "реперфузионной" фибрилляции желудочков встречаются очень редко. Примеры:

Реперфузионный синдром

Реперфузионный синдром

С реперфузионным синдромом сталкиваются в основном врачи госпитального этапа, работающие в кардиореанимации; кардиологи поликлиник или врачи функциональной диагностики чаще имеют дело с иными причинами УИР.

Дигиталисная интоксикация, как причина УИР, встречается в последние годы все реже. О ней просто следует помнить.

Важное клиническое значение имеет выявление УИР у больных с органическим поражением сердца на фоне систолической дисфункции левого желудочка. К любой желудочковой эктопии в такой ситуации следует относится как к потенциально злокачественной - она безусловно повышает риск внезапной сердечной смерти через запуск фибрилляции желудочков, особенно если появляется в восстановительный период после физической нагрузки. Пример:

Идиовентрикулярные ритмы

Еще лет 10-15 назад при регистрации УИР у лиц без органического поражения сердца кардиологами выносился вердикт о "неопределенном" клиническом прогнозе - такие субъекты находились под врачебным патронажем. Однако многолетние наблюдения за ними показали, что УИР не повышают риск внезапной сердечной смерти и в подобных случаях являются "косметической" аритмией. Нередко УИР у здоровых лиц ассоциируются с другими сердечными и несердечными аномалиями: феноменом WPW, дополнительными хордами, синдромом ранней реполяризации желудочков, проявлениями синдрома дисплазии соединительной ткани. Клиническое значение УИР будет определяться субъективной переносимостью аритмии и ее влиянием на внутрисердечную гемодинамику (вероятность развития аритмогенной дилатации сердца). Примеры:

Идиовентрикулярный ритм Желудочковый ритм

Врача не должны смущать такие параметры УИР как вариабельность частоты и полиморфность желудочковых комплексов. Нерегулярность ритма определяется внутренним автоматизмом эктопического центра или блокадой выхода с периодикой Венкебаха. Кажущаяся политопность эктопических комплексов, на самом деле есть ни что иное как аберрантное проведение возбуждение. По общему мнению, механизмом УИР у здоровых лиц является анормальный автоматизм.

При дифференциальной диагностике ускоренных желудочковых ритмов следует исключить феномен Ашмана, феномен WPW и тахи- или брадизависимую блокаду ножки пучка Гиса.

Феномен миопотенциального ингибирования - представляет собой вариант гиперсенсинга кардиостимулятора к потенциалам скелетной мускулатуры грудной клетки, плечевого пояса, мышц живота или диафрагмы. В результате детектирующий электрод, воспринимая экстракардиальные сигналы, дает команду на ингибирование очередного артифициального импульса - возникает сердечная пауза, могущая для больного завершиться обмороком. Как правило, миопотенциальное ингибирование провоцируется какими-либо действиями, например, активной работой руками. Данный феномен характерен для кардиостимуляторов с монополярной конфигурацией электрода; их в последние годы имплантируют все реже. Примеры:

Миопотенциальное ингибированиеМиопотенциальное ингибирование

Варианты коррекции миопотенциального ингибирования: 1) уменьшение порога чувствительности электрода, 2) перепрограммирование системы на биполярный вариант сенсинга, 3) замена электрода на новый, с биполярной жилой.

Феномен псевдо-дельта-волны (ложной ∆-волны). Как известно, дельта-волна является специфическим признаком желудочкового предвозбуждения, вследствие наличия дополнительного пути антеградного проведения без, характерной для АВ-узла, задержки импульса. Привычная нам ЭКГ-картина в виде дельта-волны, раcширяющей комплекс QRS и укороченного из-за преэкзитации интервала P-Q, именуется феноменом WPW. Однако иногда возникает "соблазн" детектировать дельта-волну там, где ее нет на самом деле, а имеет место желудочковая экстрасистола, начало которой очень похоже на предвозбуждение. Это так называемая псевдо-дельта-волна. Подобный желудочковый комплекс имитирует сплошную дельта-волну (синонимы: сплошное антидромное проведение, экстрасистолия из пучка Кента). Диагностическая трудность случается, если желудочковая экстрасистола с псевдо-делта-волной зарегистрирована на стандартной ЭКГ. При анализе длительного мониторирования ЭКГ все встает на свои места: феномен WPW с экстрасистолией из пучка Кента (сплошная дельта-волна) всегда будет сочетаться с наличием желудочковых комплексов с истинной дельта-волной. Наоборот, при регистрации  желудочковой экстрасистолии с псевдо-дельта-волной классических признаков феномена WPW (включая интермитирование преэкзитации) выявляться не будет. Примеры:

Псевдо-дельта-волнаДельта-волна

По "ширине" псевдо-дельта-волны можно судить о локализации экстрасистолического фокуса: эндокардиальной или эпикардиальной. Алгоритм таков: 1) если псевдо-дельта-волна больше 50 мс, то можно говорить об эпикардиальном происхождении ЖЭ, 2) если если псевдо-дельта-волна меньше 50 мс, то обращают внимание на кратчайший интервала RS в экстрасистоле на 12-канальной ЭКГ: его длительность менее 115 мс говорит об эндокардиальной локализации фокусу, тогда как при длительности от 115 мс и более переходят к третьему шагу: наличие q-волны в отведении aVL, 3) наличие q-волны в отведении aVL свидетельствует об эпикардиальном происхождении ЖЭ, ее отсутствие - об эндокардиальном. Например, на представленной ниже ЭКГ даже по самым грубым расчетам ширина псевдо-дельта-волны превышает 50 мс:

Псевдо-дельта-волна

Локализация экстрасистолического фокуса интересна не только инвазивным аритмологам: при частой эпикардиальной экстрасистолии риск развития аритмогенной дилатации сердца значительно выше.

Синдром посттахикардитический. При частом сердечном ритме энергоресурсы миокарда мобилизованы. Если эпизод тахисистолии продолжается слишком долго или частота сокращений сердца чрезвычайно высока, то внутриклеточный метаболизм нарушается (не справляется с нагрузкой) - формируется транзиторная дистрофия миокарда. В подобном случае после окончания тахикардии на ЭКГ можно обнаружить неспецифические изменения реполяризации, именуемые посттахикардитическим синдромом. Теоретически после любой тахикардии (синусовой, наджелудочковой или желудочковой) в восстановительном периоде могут иметь место проявления посттахикардитического синдрома. В классическом виде он представляет собой транзиторную реверсию зубца Т в прекардиальных отведениях. Однако практический опыт показывает, что ЭКГ-изменения, следующие за тахикардией, могут затрагивать и сегмент S-T. Поэтому в клинической практике встречаются следующие проявления посттахикардитического синдрома:

- косовосходящую депрессию сегмента S-T с выпуклостью вверх (по типу "систолической перегрузки"),

- "медленную" косовосходящую депрессию сегмента S-T,

- отрицательный зубец T.

Длительность посттахикардитического синдрома непредсказуемо вариабельна: от нескольких минут до нескольких дней.  При упорной симпатикотонии проявления посттахикардитического синдрома могут существовать месяцами и годами. Классическим примером служит ювенильный тип ЭКГ (отрицательные зубцы Т в отведениях V1-V3), характерный для подростков и лиц молодого возраста  с лабильной психикой.

Кратко рассмотрим варианты посттахикардитического синдрома.

Косовосходящая депрессия сегмента S-T с выпуклость вверх после тахикардии, как правило, формируется у лиц с начальными проявлениями гипертрофии миокарда левого желудочка; у таких пациентов стандартная ЭКГ в покое имеет совершенно нормальные параметры. Наиболее выраженная депрессия наблюдается в отведениях V5, V6. Ее вид каждому знаком:

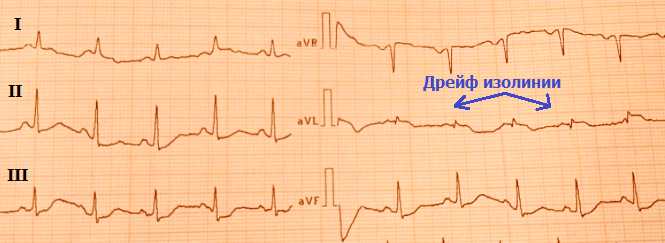

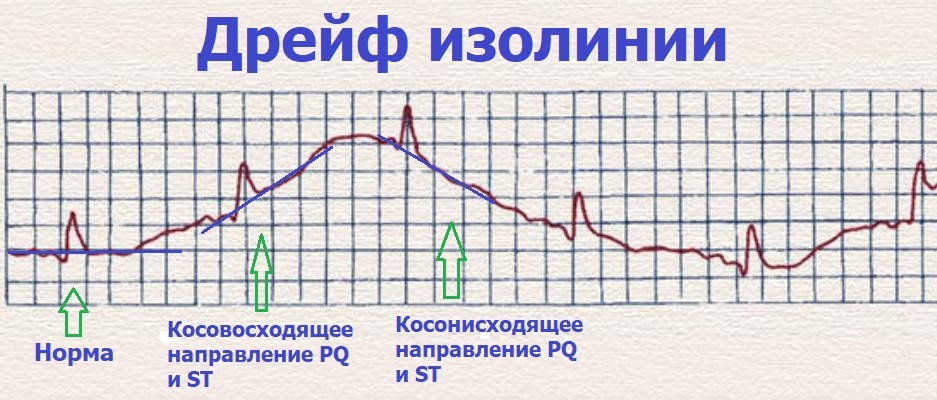

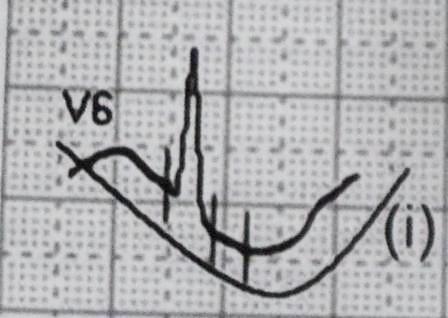

Косовосходящая депрессия сегмента S-T с выпуклость

Как правило, в течение не более часа после эпизода тахикардии ЭКГ нормализуется. Если гипертрофия миокарда прогрессирует, то нормализация сегмента S-T затягивается на часы или даже дни, а впоследствии проявления систолической перегрузки "закрепляются" в покое.

"Медленная" косовосходящая депрессия сегмента S-T встречается редко. Чаще всего она появляется после тахикардии на фоне функциональных расстройств миокарда по типу НЦД.

Медленная

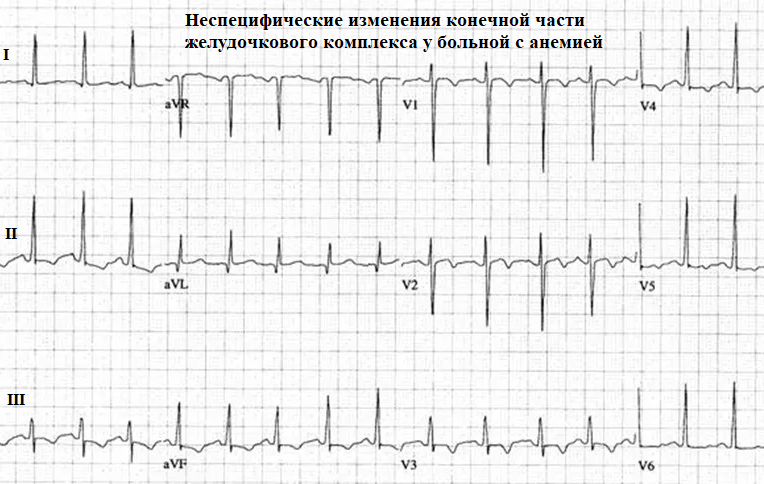

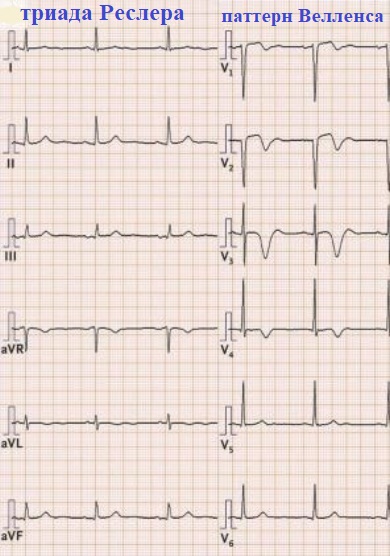

Отрицательный зубец Т наиболее распространенный вариант посттахикардитического синдрома. Он крайне неспецифичен. Приведу три примеры.

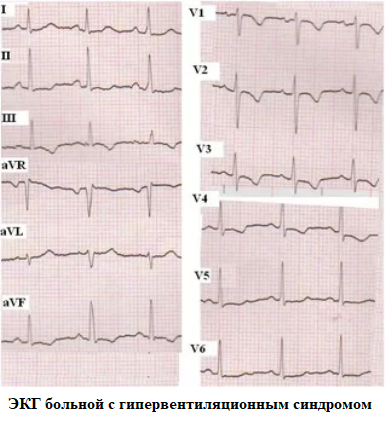

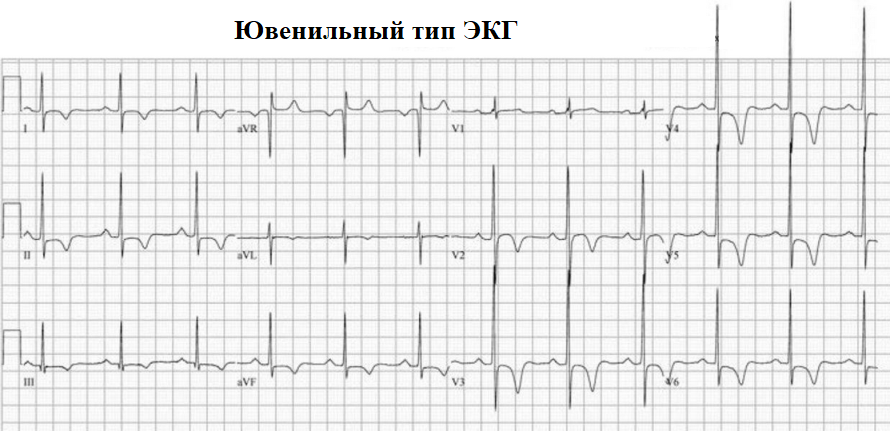

- отрицательные зубцы Т в прекардиальных отведениях у юноши 21 года (можно рассматривать, как ювенильный тип ЭКГ) на фоне стойкой симпатикотонии:

Ювенильная ЭКГ

- отрицательные зубцы Т в грудных отведениях, сформировавшиеся после желудочковой тахикардии:

Желудочковая тахикардия  ЭКГ вариант нормы  Посттахикардитический синдром

- отрицательные зубцы Т в грудных отведениях, сформировавшиеся после наджелудочковой тахикардии:

АВ-узловая реципрокная тахикардия           Посттахикардитический синдром

Клиническое значение посттахикардитического синдрома велико! Он является частой причиной неоправданных госпитализаций и медицинских диспансеризаций. Имитируя ишемические изменения, особенно в сочетании с кардиалгическим синдромом, посттахикардитический синдром может "мимикрировать" под коронарную патологию. Помните о нем! Успехов в диагностике!

Блокада срединной ветви левой ножки пучка Гиса. Примерно у 2/3 людей левая ножка пучка Гиса разветвляется не на две ветви, а на три: переднюю, заднюю и срединную. По срединной ветви электрическое возбуждение распространяется на переднюю часть МЖП и часть передней стенки левого желудочка.

Срединная ветвь левой ножки пучка Гиса

Ее изолированная блокада - исключительно редкое явление. Однако если она случается, то часть МЖП и передней стенки левого желудочка возбуждаются аномально - со стороны задней и боковой стенок левого желудочка. В результате в горизонтальной плоскости суммарный электрический вектор  будет направлен вперед, а в отведениях V1-V3 наблюдается формирование высоких зубцов R (комплексы типа qR, R или Rs). Данное состояние необходимо дифференцировать с:

- синдромом WPW,

- гипертрофией правого желудочка,

- задне-базальным инфарктом миокарда,

- нормальной ЭКГ детей первых лет жизни, когда по естественным причинам преобладают потенциалы правого желудочка.

Блокада срединной ветви левой ножки пучка Гиса может встречаться как в рамках функционального нарушения проводимости, так и косвенно отражать, например, атеросклеротическое поражение передней нисходящей артерии, являясь субклиническим ЭКГ-маркером ИБС.

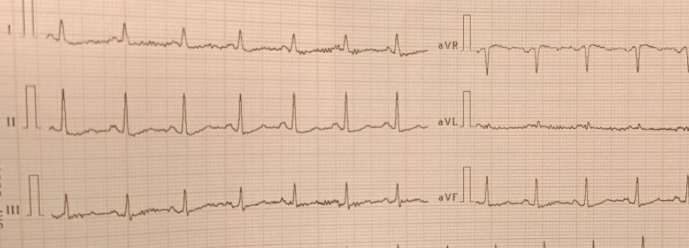

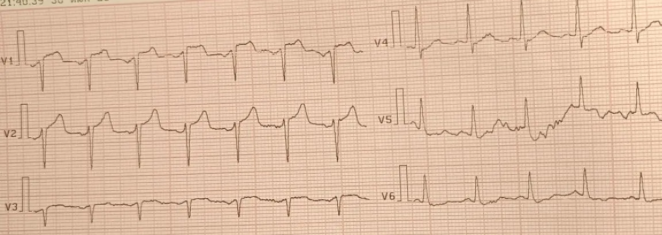

Блокада срединной ветви левой ножки пучка Гисарис.А       Нормальная ЭКГрис.Б

Автор этих строк буквально пару раз за свою профессиональную деятельность встречал данное нарушение проводимости. Приведу одно такое наблюдение. У больного на фоне сильных загрудинных болей верифицирована следующая ЭКГ-картина (рис.А): косонисходящая элевация сегмента S-T в отведениях aVL, V2 и V3; передне-верхний полублок и блокада срединной ветви левой ножки пучка Гиса (высокоамплитудные зубцы R в отведениях V2,V3). Вне приступа ЭКГ нормализовалась (рис.Б).

На коронарографии у пациента был выявлен спазм передней нисходящей артерии в средней трети, прошедший при интракоронарном введении нитратов; концентрический венечный атеросклероз отсутствовал. Диагностирована вазоспастическая стенокардия. Таким образом, блокада срединной ветви появлялась только в момент ангинозного приступа, отражая "глубокую" ишемию миокарда.

Псевдо-синдром кардиостимулятора. Как известно, синдром кардиостимулятора может быть спровоцирован хронически существующим нарушением нормальной последовательности сокращений предсердий и желудочков, например, вследствие вентрикулоатриального проведения или неадекватно длительной АВ-задержки; либо его манифестация связана с гемодинамической неэквивалентностью естественных (своих) сокращений сердца и навязанных. Под псевдо-синдромом электрокардиостимулятора понимают гемодинамическое расстройство, обусловленное наличием вентрикулоатриального проведения или выраженной АВ-блокады 1-й степени с клиническими проявлениями подобными синдрому ЭКС, но в отсутствии кардиостимуляции. Развитие этого "псевдо-синдрома" чаще всего наблюдается при длительно существующей АВ-блокаде 1 ст., превышающей 350-400 мс, когда электрокардиографически волна Р начинает накладываться на интервал S-T предшествующего желудочкового комплекса; при этом систола предсердий происходит на фоне закрытого митрального клапана.

Приведу литературное наблюдение. Больная поступила в клинику с явлениями декомпенсации ХСН через 4 года от момента имплантации ЭКС в режиме DDDR с базовой частотой стимуляции 50 в минуту. На ЭКГ выявлен синусовый ритм с АВ-блокадой 1 ст. длительностью около 600 мс:

Псевдо-синдром кардиостимулятора

Общий процентаж стимуляции предсердий не превышал 5%, желудочковой - 7%. В динамике было установлено, что редкие эпизоды навязанного ритма или Р-синхронной стимуляции желудочков прерывались желудочковой экстрасистолой, за которой опять следовал синусовый ритм с выраженной АВ-блокдой 1 ст.:

Псевдо-синдром кардиостимулятора

Алгоритм работы данного кардиостимулятора был таков, что после любого желудочкового сокращения происходил запуск предсердного рефрактерного периода длительностью 450 мс, а волна Р появлялась примерно через 200 мс после желудочкового комплекса - то очень рано и поэтому не детектировалась. Это и привело к почти полной ингибиции желудочковой стимуляции. В таком случае следовало или укоротить предсердный рефрактерный период, или спровоцировать развитие полной АВ-блокады. Этой больной, помимо базовой терапии сердечной недостаточности, был назначен в высоких дозах Верапамил, который, угнетя АВ-проведение, привел к тому, что сокращения желудочков стали на 100% навязанными (Р-синхронная стимуляция). Медикаментозная АВ-блокада оказалась решающим фактором - она позволила устранить десинхронизацию в сокращении предсердий и желудочков, после чего явления сердечной недостаточности удалось купировать.

На данном примере мы видим, как длительно существующая выраженная АВ-блокада 1 ст. может послужить причиной развития сердечной недостаточности.

Вентрикулофазная синусовая аритмия - изменение длины интервала Р-Р под влиянием желудочкового сокращения в отсутствии вентрикулоатриального проведения. Традиционно считается, что данная аритмия возникает тогда, когда количество синусовых волн Р превышает количество желудочковых комплексов QRS - то есть при АВ-блокадах 2-й или 3-й степени. При этом интервал Р-Р, который заключает в себе комплекс QRS, становится короче интервала Р-Р свободного от желудочкового сокращения:

Вентрикулофазная синусовая аритмия

Вместе с тем, вентрикулофазную синусовую аритмию можно наблюдать при желудочковой экстрасистолии, искусственной стимуляции желудочков. Например:

Вентрикулофазная синусовая аритмия

Наиболее вероятный механизм данного феномена: растяжение предсердий при систоле желудочков, вызывающее механическую стимуляцию синоаурикулярного узла.

Паттерн ранней реполяризации желудочков. В последние годы клинико-электрокардиографический подход к синдрому ранней реполяризации желудочков претерпел существенные изменения. По согласованному мнению экспертов в отсутствии клинических проявлений (пароксизмов полиморфной желудочковой тахикардии или фибрилляции желудочков) данный синдром корректно называть паттерном ранней реполяризации желудочков, подчеркивая тем самым его текущую доброкачественность в рамках безобидной ЭКГ-аномалии. Термин синдром РРЖ рекомендуется использовать только у симптомных пациентов, страдающих обмороками или перенесших внезапную сердечную смерть через механизм желудочковой тахиаритмии. Учитывая исключительную редкость подобного течения феномена РРЖ (~1 на 10000 человек), использование термина паттерн следует считать не просто приоритетным, а единственно правильным.

Ужесточились критерии диагностики паттерна РРЖ. Ошибочно полагать, что вогнутая элевация сегмента S-T является одним из маркеров РРЖ. Анализу подлежит только деформация нисходящей части зубца R: к паттерну РРЖ относится наличие  зазубрины (волна j) на ней или ее сглаженность. Расстояние от изолинии (точкой отчета является положение интервала P-Q) до вершина зазубрины или начала сглаженности должно быть не менее 1 мм в двух или более последовательных отведениях стандартной ЭКГ (исключая отведения aVR, V1-V3); ширина комплекса QRS должна быть менее 120 мс, причем расчет длительности QRS ведется только в отведениях, где паттерн РРЖ отсутствует.

Паттерн ранней реполяризации желудочковСиндром ранней реполяризации желудочков

Согласно описанным выше критериям только на ЭКГ № 1 имеется паттерн РРЖ:

Синдром ранней реполяризации желудочков     Нормальная ЭКГ     ЭКГ-норма

К сожалению, по-прежнему отсутствуют надежные критерии потенциальной злокачественности паттерна РРЖ и возможности перехода его в синдром. Однако при наличии следующих клинических признаков субъект с паттерном РРЖ должен находится под медицинским патронажем:

- динамическое изменение элевации точки j в отсутствии изменения частоты сердечного ритма,

- наличие желудочковых экстрасистол типа "R на Т",

- наличие синкопов предположительно отличных по клиническому течению от вазовагальных (то есть обмороки по типу "внезапно я оказался на полу"),

- необъяснимая смерть у родственника первой линии в возрасте до 45 лет с документированным паттерном РРЖ,

- наличие паттерна РРЖ в большинстве отведений (aVR, V1-V3 - не рассматриваются),

- переход волны j в горизонтальный или нисходящий сегмент S-T.

Для определения характера сегмента S-T (восходящий, горизонтальный или нисходящий) сравнивается положение точки Jt и точки на сегменте S-T, отстоящей от нее на 100 мс:

Синдром ранней реполяризации желудочков

                                                                                                                                                                                       Наверх



































Главная  О себе  Мои услуги  Повод обратиться  к кардиологу  Расписание приема  Схема проезда  Кардиологический словарь  Перед визитом  Контакты












Нравится

Tweet

Синдром Кечкера.

Феномен Шатерье.

Синдром VT1 ˃ VT6.

Синдром недостаточного нарастания зубца R с V1 по V3.

Феномен short-long-short.

Феномен "щели" (gap) в проведении.

Феномен Ашмана.

Феномен stop-and-restart.

Феномен скрытого вентрикулоатриального проведения.

Диссоциация АВ-узла.

Феномен экстрасистолии из пучка Кента.

Феномен скрытого атриовентрикулярного проведения.

Феномен стволовой экстрасистолии.

Феномен сверхнормальной проводимости.

Феномен синусовой паузы.

Феномен брадизависимой блокады.

Феномен сверхчастотного подавления ("overdrive suppression").

Феномен раннего экстрасистолического сокращения.

Феномен зубца U на ЭКГ.

Феномен ускоренных идиовентрикулярных ритмов.

Феномен миопотенциального ингибирования.

Феномен псевдо-дельта-волны.

Синдром посттахикардитический.

Блокада срединной ветви левой ножки пучка Гиса.

Псевдо-синдром кардиостимулятора.

Вентрикулофазная синусовая аритмия.

Паттерн ранней реполяризации желудочков.
